Подъемник состоит из основной рамы,
на которую смонтированы два гидроцилиндра,
производящие подъем/опускание ковша с контейнером (БигБоксом),
гидростанция,
шкаф управления,
колесные опоры (возможно стационарное управление).
Внутри ковша смонтированы ограничители для контейнера (БигБокса), предохраняющие его от опрокидывания за пределы ковша при подъеме, и карман, предназначенный для сбора выпавшего из контейнера продукта во время цикла подъема. Гидростанция подъемника находится в защитном кожухе, предохраняющем ее от попадания грязи и пыли. Под гидростанцией установлен поддон для предотвращения протекания рабочей жидкости (масла) на полы производственных помещений.
Для обеспечения синхронной работы гидроцилиндров (равномерное движение как вверх, так и вниз) применяется делитель потока.
Изготовлен из прочной высококачественной нержавеющей стали, подходит для использования на предприятиях пищевой промышленности.
Загрузка осуществляется путем механизированного подъема и выгрузки сырья из контейнеров (БигБоксов) в приемный бункер оборудования. Управление работой устройства осуществляется электроаппаратурой, расположенной в шкафу управления , закрепленном на раме устройства. Биг-бокс с содержимым загружается в приемный ковш подъемника до упора. Оператор, убедившись, что контейнер загружен правильно и в рабочей зоне не наблюдается посторонних предметов и людей, нажимает и удерживает кнопку «Вверх». При этом происходит движение ковша с контейнером вверх. Цикл поднятия и опрокидывания продолжается до полного выдвижения штока гидроцилиндров. После опрокидывания содержимого контейнера (биг-бокса) в бункер оператор нажимает и удерживает кнопку «Вниз». Ковш с пустым биг-боксом опускается вниз до соприкосновения с упорами, расположенными внизу рамы.
| № | Наименование | Значение |
| 1 | Номинальная грузоподъемность, кг, не более | 2000 |
| 2 | Время подъема (опускания), м/с, не более | 50* |
| 3 | Длина подъемника биг-боксов, мм, не более | 1800* |
| 4 | Ширина подъемника биг-боксов, мм, не более | 1570* |
| 5 | Высота подъемника биг-боксов, мм, не более | 1394* |
| 6 | Высота выгрузки (высота верхней кромки загружаемого бункера), мм не более | 1365* |
Примечание: значения, помеченные *, даны ориентировочно и согласовываются индивидуально с заказчиком
Технические характеристики подъемника контейнеров биг-боксов ПМ 750-1365:
Подъемики ПМ 750-1365 предназначены подъема и опрокидывания больших контейнеров (ящиков) big-box и загрузки сырьем технологического оборудования на предприятиях пищевой промышленности:
| № | Наименование | СТОЛБЕЦ #3 |
| 1 | Номинальная грузоподъемность, кг, не более | 750 |
| 2 | Время подъема (опускания), м/с, не более | 30 |
| 3 | Длина подъемника биг-боксов, мм, не более | 2475 |
| 4 | Ширина подъемника биг-боксов, мм, не более | 1910 |
| 5 | Высота подъемника биг-боксов, мм, не более | 1996 (2870) |
| 6 | Высота выгрузки (высота верхней кромки загружаемого бункера), мм не более | 1365 |
| 7 | Масса, кг | 400 |
| 8 | Высота подъема-выгрузки, мм | 1300 |
| 9 | Маркировка гидростанции: | Установка гидравлическая УГ10-5,5/40-0,75-943 |
| 10 | Маркировка гидроцилиндров: | СГЦ 50.32.500.750.11.000 |
Компания «Таврусмет» занимается производством технологического оборудования для предприятий пищевой промышленности. Мы изготавливаем на заказ конструкции, способные поднять производительность труда, упростить и ускорить выполнение трудоемких операций с сырьем, тарой, продукцией. Клиент может заказать любое оборудование из каталога с доставкой до места эксплуатации. На все производимые конструкции даем гарантию на срок до 36 месяцев.
Опрокидыватели ящиков изготавливаются из нержавеющей стали, устойчивой к воздействию влаги, химикатов, температурных перепадов. На протяжении длительного периода службы конструкция сохраняет заводскую функциональность и эстетичный вид независимо от интенсивности и условий эксплуатации. Наши устройства не нуждаются в технологических перерывах, так как предназначены для безостановочной работы.
Наша компания выпускает опрокидыватели разных моделей. Конструкции отличают грузоподъемностью, габаритами, максимальной высотой подъема для выгрузки, временем выполнения полного цикла работы. Технические параметры необходимого оборудования обсуждаются в процессе оформления заказа. Точные характеристики согласовываются и фиксируются в техническом задании на производство опрокидывателя баков.
Устройства пользователи применяют для перегрузки сырья из крупных ящиков, бочек, баков в приемные емкости перерабатывающих установок. Подъем и опрокидывание тары обеспечивает гидравлическая станция, установленная в защитном кожухе для предотвращения попадания на рабочие элементы загрязнений. Управление процессом опускания, поднимания, опрокидывания ковша осуществляется при помощи электроаппаратуры, размещенной в шкафу управления. Дополнительно опрокидыватели бочек мы оснащаем карманом для сбора выпавшего содержимого контейнера при подъеме, а также поддоном для предотвращения попадания рабочих жидкостей гидравлической системы на пол.

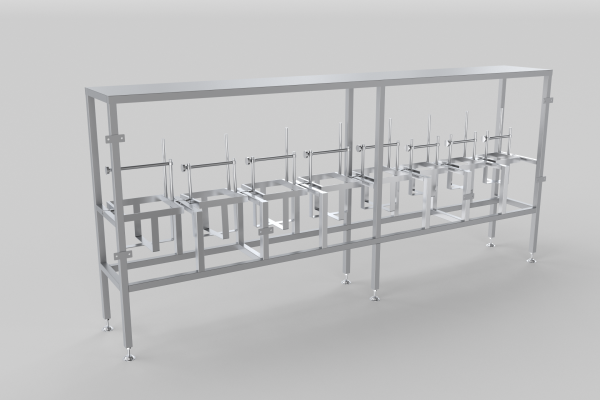

Конструкции предназначены для установки и опрокидывания канистр, наполненных жидким продуктом. Устройства обеспечивают быструю смену тары, разлив и легкое дозирования содержимого. Купить опрокидыватель канистр можно для работы с тарой объемом от 10 до 60 литров с возможностью группового или поштучного опрокидывания.
Компания Tavrusmet производит продукцию в стационарном или мобильном исполнении. Мобильные конструкции оснащаются колесами, обеспечивающими легкое перемещение опрокидывателя к месту проведения работ. Стационарные устройства оборудуются ножками, равномерно распределяющими вес и не повреждающими напольное покрытие.
